經常有車友說自己的車松油門就熄火，等紅燈也熄火，機頭部位有嘩嘩的響；也有的反映摩托車無力，有時還放炮。雖然引起這種現象的故障原因有很多，但配氣機構卻最值得懷疑。今天指尖摩托就以圖文并茂的形式講解一下摩托車配氣機構，快點搬好小凳認真聽講哦。

配氣機構主要由，配氣凸輪軸、搖臂、進排氣門組合、配氣傳動鏈條、主、從動鏈輪等部件構成。配氣機構作用精確地控制進排氣門、排氣門的開閉動作，在需要密閉時，適時密閉氣缸，盡可能地使進氣充足，廢氣排干凈。

圖片來源于網絡 侵刪

配氣機構工作是否正常，使用維修是否得當，直接關系到發動機的動力性、可靠性和耐久性。

臥式發動機配氣機構，采用頂置凸輪軸配氣方式，它具有良好的充氣性能。不足之處，高速運轉時容易產生振動、影響了發動機的耐久性。

配氣機構在工作時，機件之間相對運動存在著一定的接觸應力，造成不同程度的磨損，使氣門間隙發生變化。對氣門間隙進行檢查和調整，使其保持在規定值以內。使氣門間隙調整螺釘與氣門桿端部接觸面有一個合理間隙，把由配氣凸輪軸傳來的力，施加給氣門，推動氣門運動。

轉動磁電機轉子，使活塞在上止點位置：

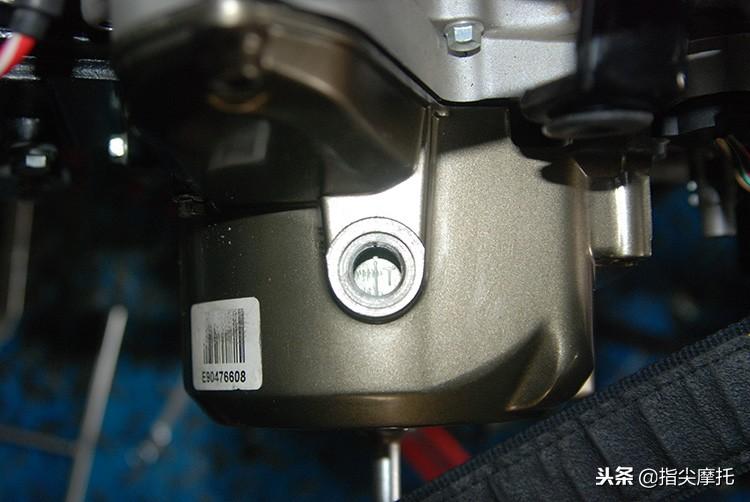

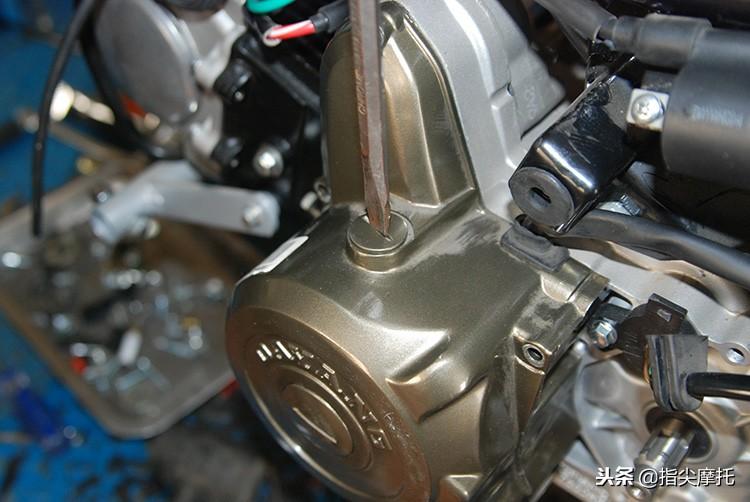

如下圖所示，用大號一字改錐，在右曲軸箱蓋頂部，擰掉磁電機轉子視孔蓋。（當心損壞視孔蓋一字槽）；

圖片來源于網絡 侵刪

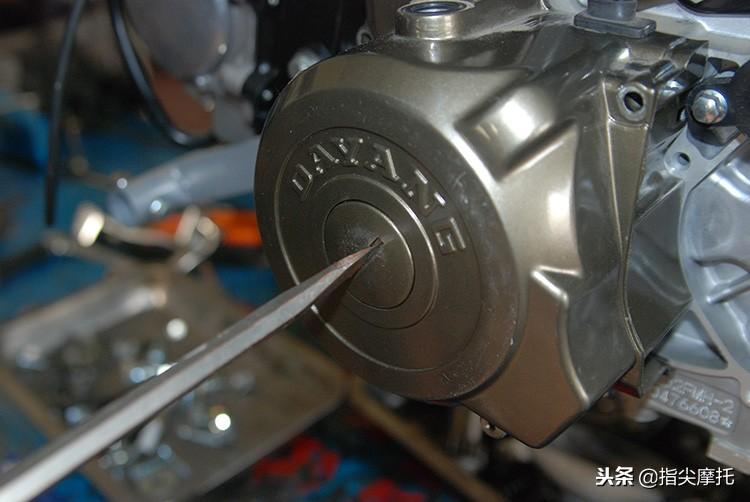

如下圖所示，用大號一字改錐，擰掉磁電機轉子視孔蓋；

圖片來源于網絡 侵刪

通過右曲軸箱視孔，用套筒扳手，在反時針?lè)较蜣D(zhuǎn)動曲軸2- 4圈；如下圖所示，磁電機轉子動標記“T”與曲軸箱蓋定標記“┃”相對；

圖片來源于網絡 侵刪

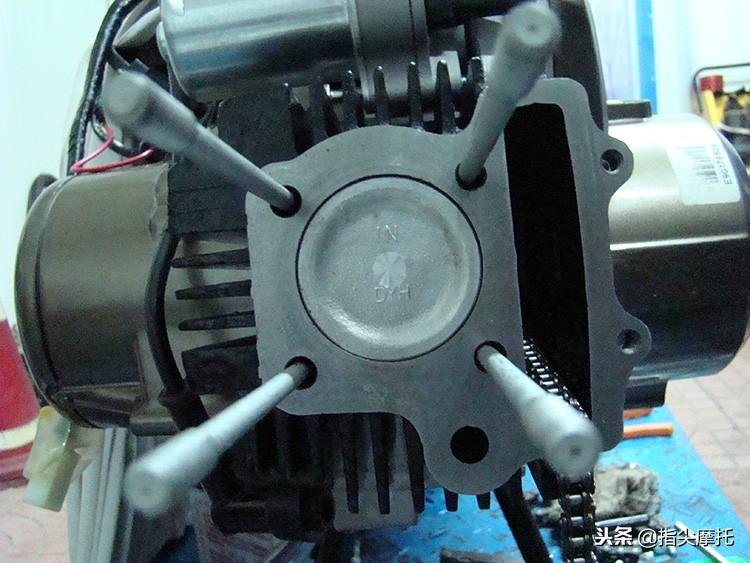

如下圖所示，活塞在上止點位置。（活塞運動，活塞頂部與缸體在同一平面）。

圖片來源于網絡 侵刪

調整氣門間隙：

如下圖所示，檢查調整氣門間隙。

圖片來源于網絡 侵刪

用氣門間隙調整工具、氣門間隙量具塞尺，調整測量進排氣門間隙（氣門間調整螺釘與氣門桿端部間隙），進排氣門間隙0.05mm。

復查調整后的氣門間隙：反時針?lè)较蜣D(zhuǎn)動曲軸2-4圈，再一次檢查進排氣門間隙，如果氣門間隙發生了變化，排除氣門間隙沒有調準的原因，從搖臂上擰掉氣門螺釘，檢查氣門螺釘端部是否有毛刺或凹坑、配氣凸輪、進排氣門搖臂、搖臂銷是否出現異常磨損。

排除配氣凸輪軸、搖臂、進排氣門故障

配氣凸輪軸是配氣機構的重要部件，凸輪軸上配置有進排氣凸輪，其作用是按一定的工作次序和配氣相位及時開閉進排氣門，保證氣門有足夠的升程，讓廢氣能順利排出氣缸，讓新鮮可燃混合氣順利吸入氣缸。

配氣凸輪軸凸輪廓線上各點，至凸輪旋轉軸線之間距離與基圓半徑之差，為凸輪升程（氣門開啟高度）。凸輪頂點至旋轉軸線之間為凸輪的最大升程。進排凸輪的高度（凸輪磨損與否）決定了氣門開啟高度，決定了吸入缸體新鮮可燃混合氣量和廢排放程度。

潤滑系統故障，使進排凸輪出現異常磨損，凸輪基圓的徑向跳動量超過氣門間隙值，使氣門不能實現正常開啟和關閉，影響發動機怠速、動力性。

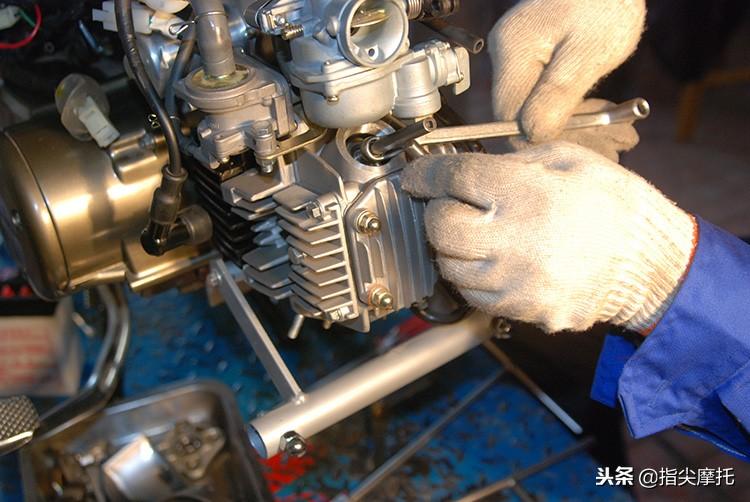

在缸頭左側，用扳手?jǐn)Q掉缸頭左罩固定螺釘（M6×2），并取掉缸頭左罩。

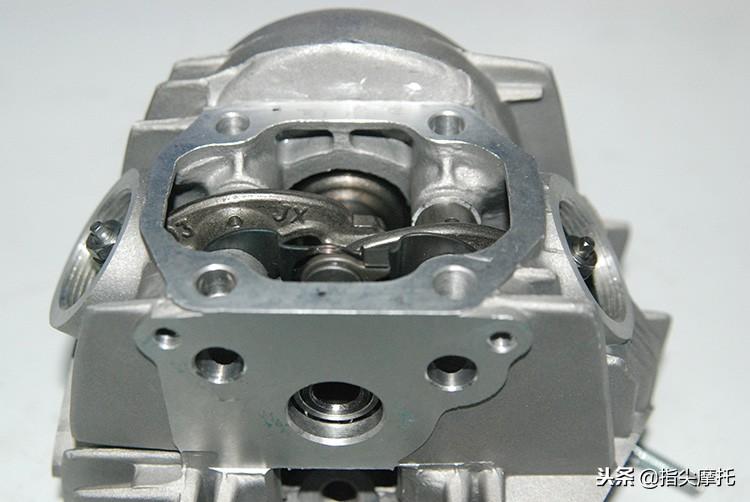

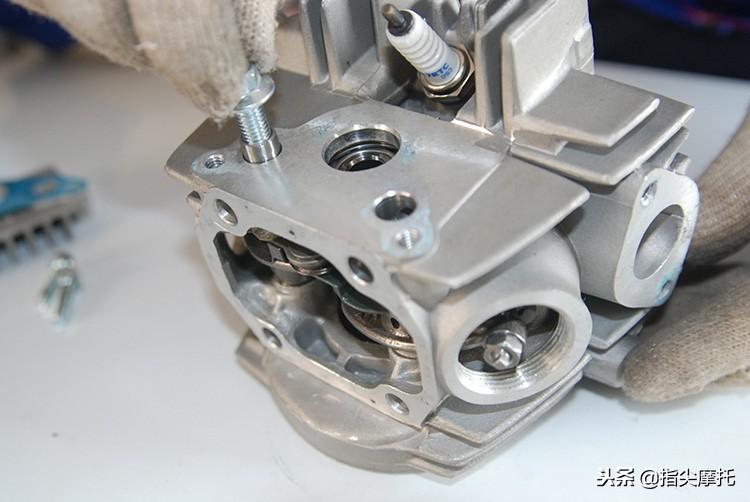

如下圖所示，搖臂銷軸孔在缸頭的位置；

圖片來源于網絡 侵刪

如下圖所示，用M8螺栓（擰進搖臂銷軸螺紋，向外拉M8螺栓），從搖臂孔中分別拔出進排搖臂銷，并取出進排氣門搖臂。

圖片來源于網絡 侵刪

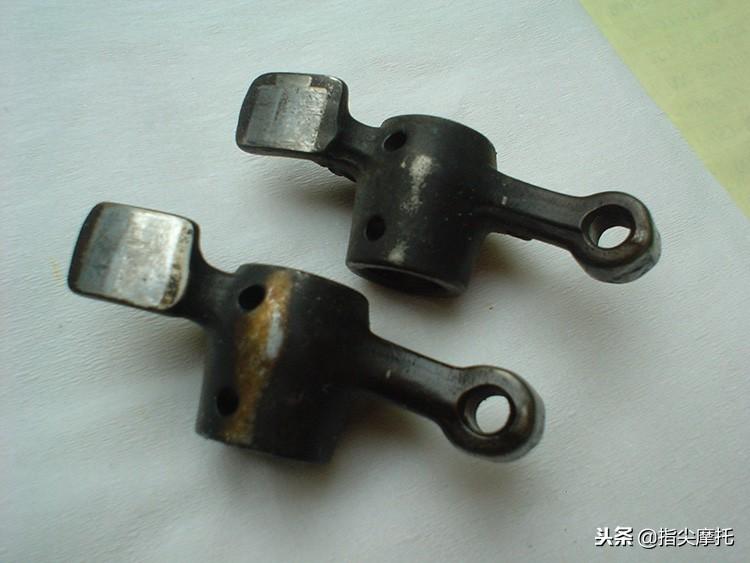

如下圖所示，檢查搖臂是否磨損。

圖片來源于網絡 侵刪

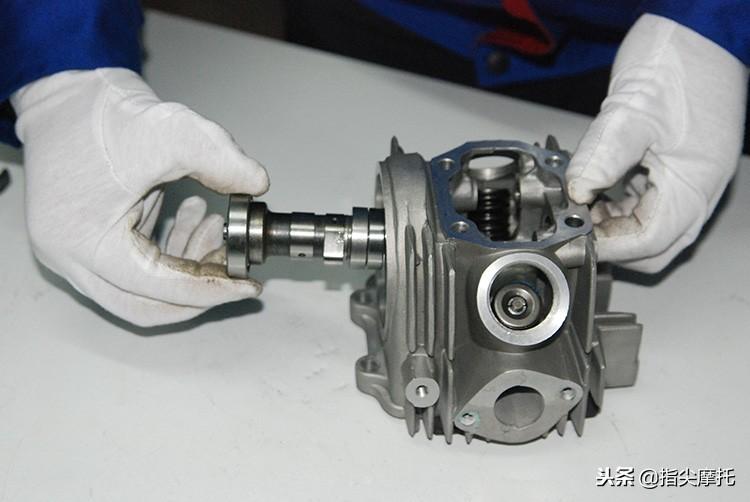

如下圖所示，從缸頭內取出配氣凸輪軸；

圖片來源于網絡 侵刪

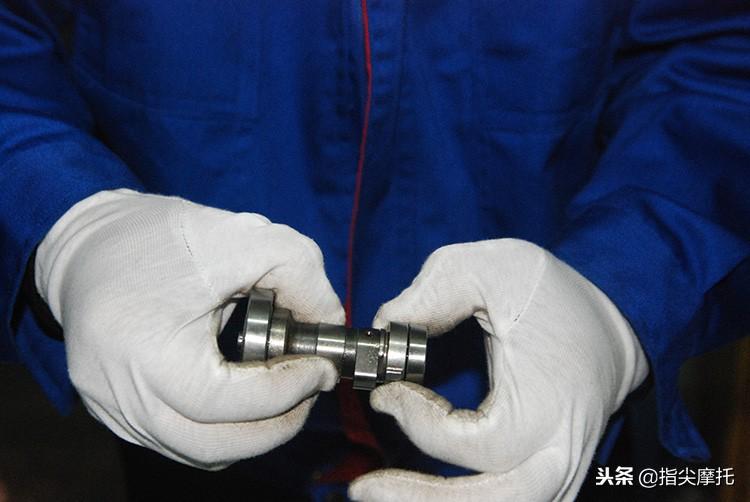

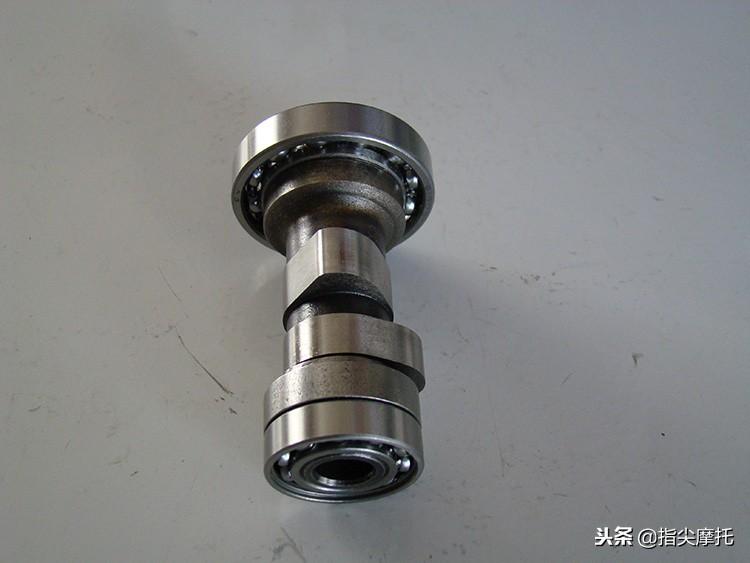

如下圖所示，配氣凸輪軸外形結構。

圖片來源于網絡 侵刪

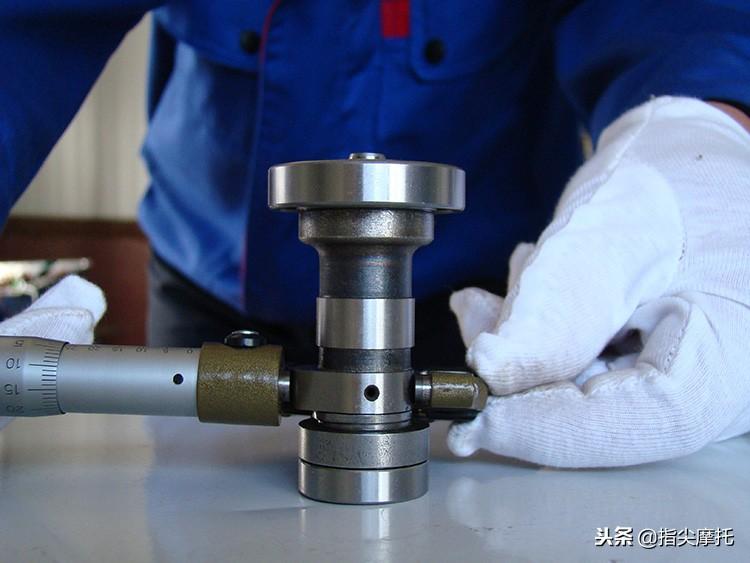

如下圖所示，用外徑千分尺測量進、排凸輪高度。

圖片來源于網絡 侵刪

進氣凸輪磨損量超過維修極限（26.26mm） 、排氣凸輪磨損量超出維修極限值（26.00mm）時，應查明凸輪軸損壞的原因，更換新件。

如下圖所示，檢查凸輪軸軸承磨損狀況。

圖片來源于網絡 侵刪

發現軸承游隙大、旋轉時出現噪聲，應更換軸承或凸輪軸；更換安裝凸輪軸時，應在凸輪表面、搖臂銷、搖臂銷孔、軸承、軸承孔等部位滴適量機油。

爾后，檢查搖臂銷。

搖臂銷外徑,9.978-9.987mm、極限值,9.91mm；搖臂內徑，10.000-10.015mm,維修極限值，10.10mm；搖臂與搖臂銷間隙，0.013-0.037mm。進排氣門搖臂、搖臂銷磨損量接近或超出維修極限值時應成套更換。
